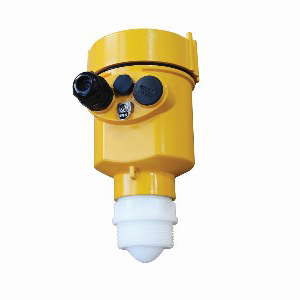

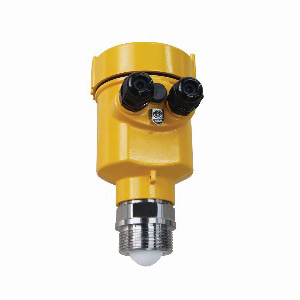

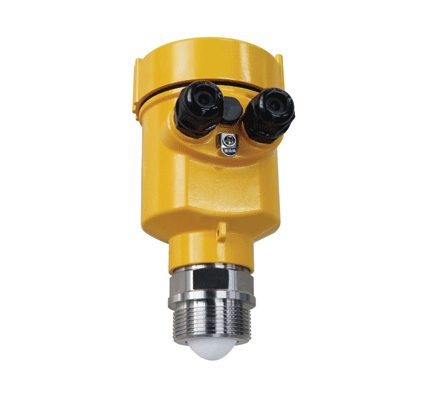

产品概述 PRODUCT OVERVIEW

120G调频雷达式物位测量仪表，测量距离可达30米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于高温高压等环境液体的测量。

产品原理 THE PRODUCT PRINCIPLE

调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差 δ f 与介质表面的距离 R 成一定比例关系： R= C （速度） *δ f （频率差） /2/ K （ 调频斜率）。因为光速 C和调频斜率 K 已知，因此估算出频率差 δ f ， 便可得到雷达安装位置料面的距离 R ，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），得出料位的高度。

防护等级 PROTECTION GRADE

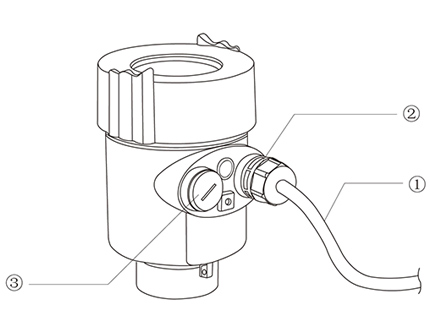

本仪表完全满足防护等级IP66/67的要求，请确保电缆密封头的防水性。如图
如何确保安装满足IP67的要求：
请确保密封头未受损。
请确保电缆未受损。
请确保所使用的电缆符合电气连接规范的要求。
在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
请拧紧电缆密封头，见②
请将未使用的电气接口用盲堵堵紧，见③

产品规格 PRODUCT SPECIFICATION

测量介质：液体
测量范围：0.05m~30m
过程连接：G1½ A/1½NPT螺纹/法兰≥DN50
过程温度：-40～80℃
过程压力：-0.1～0.3MPa
精度：±2mm
防护等级：IP67
频率范围：123GHz
电源：两线制(DC24V)/四线制(DC12V~24V)/四线制（AC220V)
防爆等级：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外壳：铝/塑料/不锈钢
信号输出：二线制4...20mA/HART协议/四线制4...20mA /RS485 Modbus

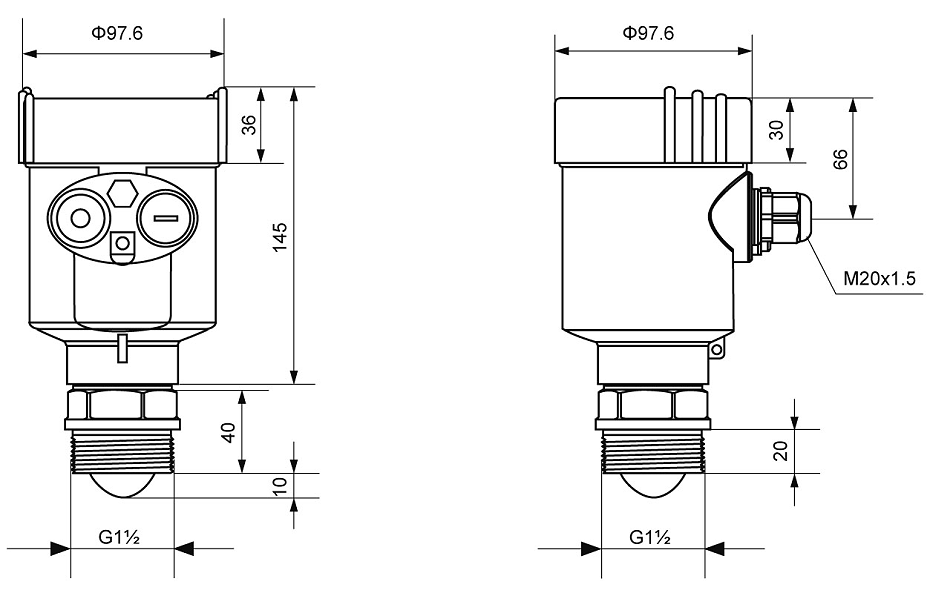

外观尺寸 APPEARANCE OF SIZE

技术参数 TECHNICAL PARAMETERS

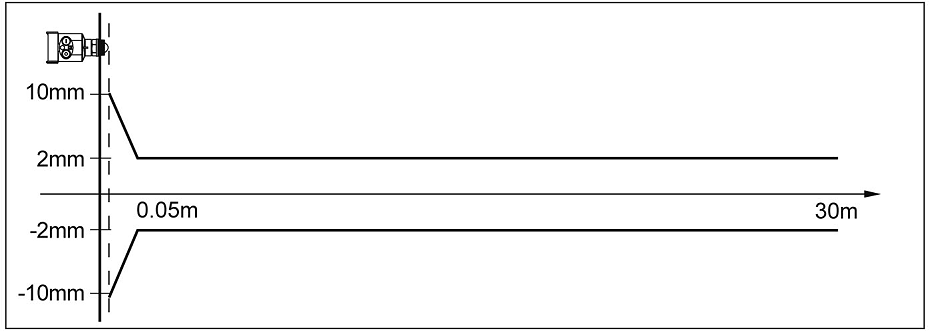

仪表线性 INSTRUMENT LINEARITY

安装要求 INSTALLATION REQUIREMENTS

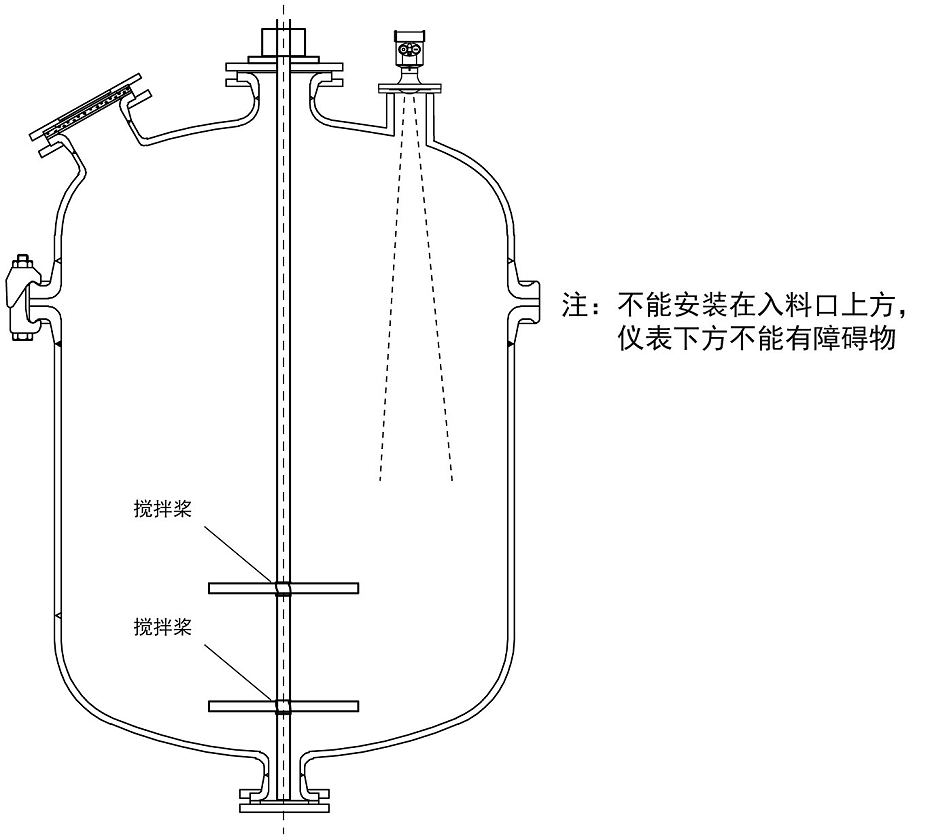

仪表在安装时避免安装在入料口的上方，尽量避开各种影响信号的物体，如搅拌桨等

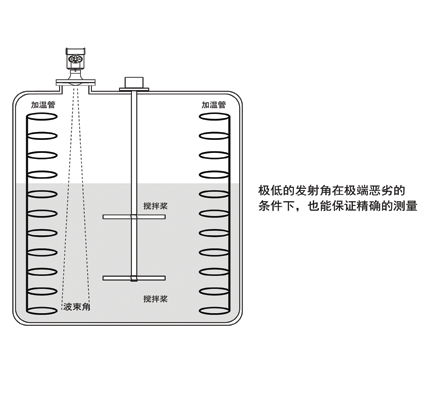

● 在极端复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。

有不能安装在入料口上方，仪表下方不能有障碍物

在极端复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。
